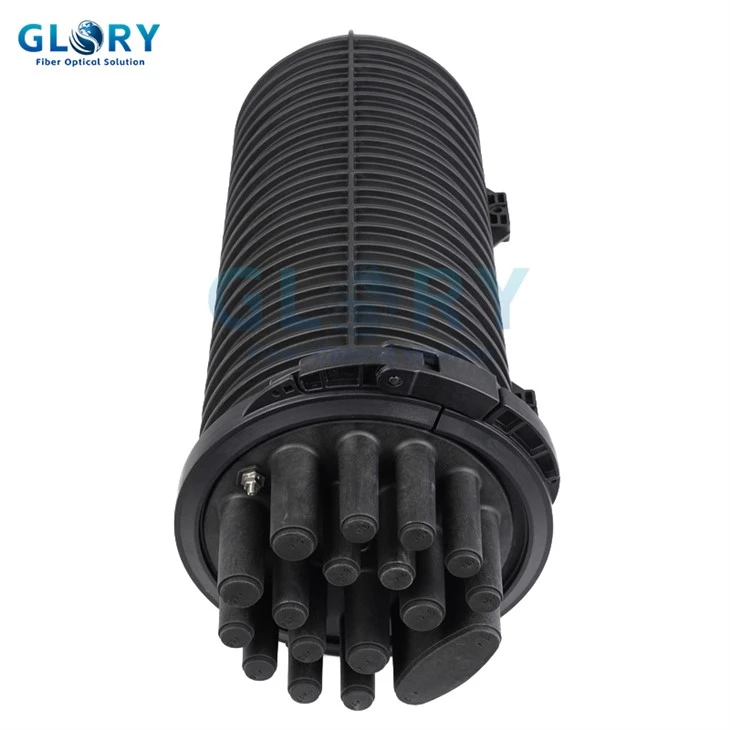

Вертикальне закриття волокна
Пункт: вертикальне закриття волокна
Модель: серія GL-GPJ09-5817 (тип A/B/C)
Максимальна ємність: 648 одиночних волокон
Застосування: антенна, опорна, настінна та підземна
Матеріал ROHS і IP 68
Продукти цієї серії оснащені однаковою основою з куполом різного розміру, доступні як термоусадочна, так і механічна герметизація.
- Введення продукту
GL-GPJ09-5817 серії Vertical Fiber Closure має дизайн високої ємності. Діапазон потужностей зварювання становить 144F~648F, з місткістю лотка 12F/6F. З’єднувальні лотки для з’єднань є взаємозамінними з роздільними лотками. Можливе встановлення як зварювання, так і спліттера. Застосовуючи термоусадочну печатку, ступінь захисту цієї серії може досягати IP68. Термоусадочна ущільнювальна основа є взаємозамінною з механічною ущільнювальною основою. Ця серія включає три моделі GL-GPJ09-5817-A, GL-GPJ09-5817-B і GL-GPJ09-5817-C, розроблені для використання з конструкцією кабелю для коментарів (вільна буферна трубка, вільне волокно) , у будь-якому середовищі (антена, п’єдестал, під землю, ручна яма, люк).
Технічні характеристики
|
Назва виробу |
Вертикальна застібка для волокон серії GL-GPJ09-5817 |
|
Розмір (мм) |
Тип A: 400 × Φ270 Тип B: 500 × Φ270 Тип C: 625 × Φ270 |
|
Колір |
чорний |
|
Кабельні порти |
1 овальний порт для оптоволоконного кабелю Φ10 – Φ25 мм 4 круглі порти для оптоволоконного кабелю Φ14 – Φ22 мм 12 маленьких круглих портів для оптоволоконного кабелю Φ8 – Φ16 мм |
|
Рівень захисту |
IP68 |
|
Ємність з’єднання волокна |
Тип А: 144 волокна Тип B: 360 волокон Тип C: 648 волокон |
|
Місткість одного лотка |
6F або 12F |
|
застосування |
Монтаж на антені/люку/на стіні/стовпі |
|
Внутрішня коробка (мм) |
Тип А: 550×315×285 Тип B: 650×315×285 Тип C: 775×315×285 |
|
Зовнішня коробка (мм) |
/ |
Особливість
• Виготовлений з модифікованого інженерного пластику з високою міцністю, стійкістю до ударів і корозії.
• Для опцій передбачено два види закриваючої основи.
• Доступні 3 типи лотків для з’єднання, включаючи лоток 12F, лоток 6F і лоток для розділення
|
Картина |
Tкод променя |
Dрозмір (мм) |
Cмісткість |
|
45# |
133×110×4 |
6 Волокна |
|
|
46# |
133×110×8 |
12 Волокна |
|
|
52# |
133×110×8 |
Встановіть 1 мікророзгалужувач 1:8 і 2 мікророзгалужувачі 1:4 |
Креслення конструкції:
GL-GPJ09-5817-A
GL-GPJ09-5817-B
GL-GPJ09-5817-C
Установка:
Підходить для прямого заглиблення, антени, стовпа, трубопроводу, люка, стіни
ПОШИРЕНІ ЗАПИТАННЯ
1 Як замовити серію GL-GPJ09-5817 вертикального закриття волокна?
Нам потрібна така інформація для пропозиції
Тип ущільнення: термоусадка або механічна основа
Максимальна місткість
Тип лотка для з’єднання, 6F або 12F
Чи потрібно встановлювати спліттер? Скільки штук?
Спосіб монтажу: опорний, настінний або антенний
Додаткові аксесуари: повітряний клапан, пристрій заземлення
Упаковка: картон, піддон
Торговий термін: FOB, CIF або CFR
